長距離曲線皮帶控制系統

項目背景

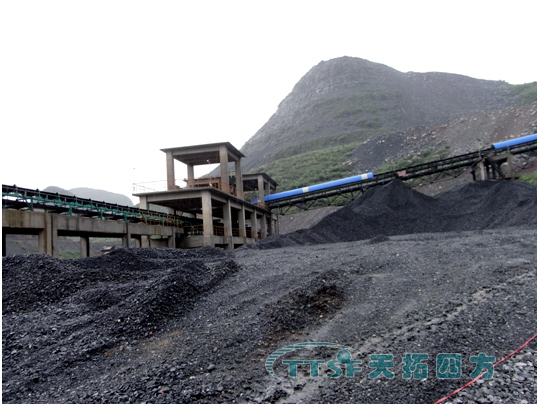

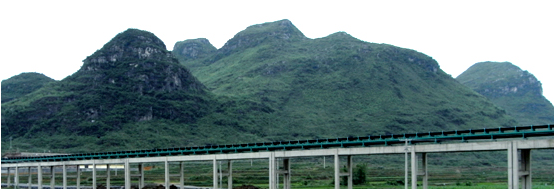

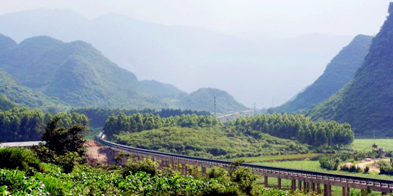

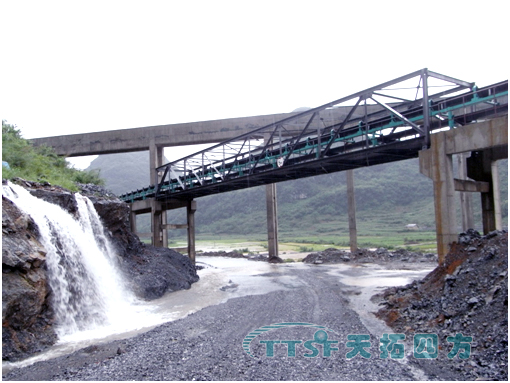

某水泥有限公司的長距離曲線皮帶系統主要為主廠區輸送破碎后的石灰礦石，設計輸送能力: 1800t/h;輸送線路總長：約6305m (包括直線、過渡弧段，未考慮地形凹凸的影響);帶寬：1200mm;帶速：3.6 m/s。該皮帶為頭尾72°單方向弧度長距離曲線皮帶，為亞洲之首。



解決方案

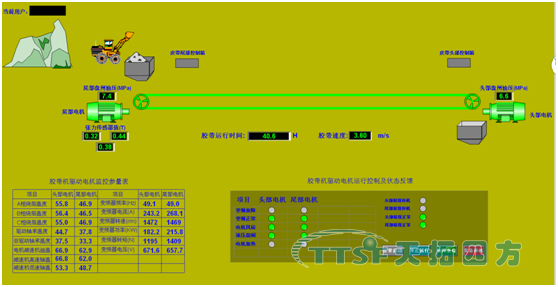

根據工藝的特點，本工程頭尾2套S7-300 PLC，通過光纖以太網同步數據。且分別通過Profibus總線與頭尾6SE70變頻器通訊。中控室上位WINCC通過工業以太網和2套S7-300進行數據讀寫訪問。

項目亮點
皮帶距離長，控制工藝復雜，連鎖保護可靠性要求高。對設備以及人身安全保護連鎖復雜，皮帶啟動速度及升速曲線要求復雜。
