礦業風機系統

項目背景

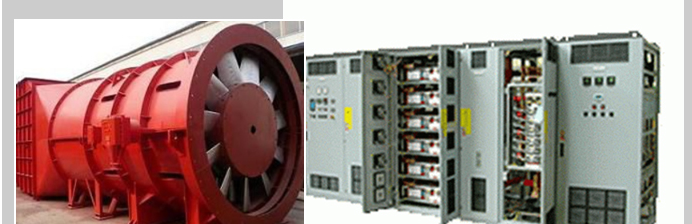

在安全事故多發的煤礦行業，安全作為首要任務被越來越多的業主所重視，為保證礦井內作業安全，使可引起爆炸的瓦斯氣體濃度低于爆炸閾值，特采用大功率容量的電機拖動排風風機，對礦井內含瓦斯空氣進行不間斷排出;同時對拖動風機運轉的高壓電機做嚴密監控，確保設備運行正常，給井下作業提供安全保障。此舉對于煤礦行業的安全生產具有重要意義。風機轉速730r/min,更大風量150立方米/s。

解決方案
鑒于系統運行的安全性和用戶要求，我們對系統做如下配置：
1、控制系統采用西門子中端配置S7-300，并加上相應的數字量模塊和模擬量模塊，采集實時參數，通過以太網通信處理器，和上位監控系統通訊。

2、上位系統采用功能強大的西門子HMI產品-WIN CC，通過以太網和控制系統相連，實現遠程對變頻器的開關機、調速和設備運行狀況的監控。

3、驅動系統采用西門子新型的高壓變頻器---羅賓康變頻器，它具有一體化---系統僅由隔離變壓器和變頻器兩部分組成，使系統的安裝、啟動快速簡單，同時降低成本;普適性---可應用于水處理、電力和化學處理等行業，且適合于各類品牌的電機;完善的無諧波技術---不會對相連的計算機、變頻器驅動和控制系統造成干擾;更優質的功率輸出表現---對輸出電纜長度無限制，無需加裝輸出側濾波器;豐富的接口---可通過面板、端子、串口和總線(MODBUS、DEVICE NET、CONTROLNET、PROFIBUS協議)控制。

4、電視監控系統，為了更好的觀察風機系統的運行狀況，現場采用云臺監控并將視頻信號送至中控室，在工業電視上顯示出來，和HMI軟件監控相輔相成，以確保系統的正常運轉。

項目亮點
系統可靠性要求高，直接關乎礦廠職工生命安全，需要穩定可靠的監控系統事實對變頻器及風機運行狀態進行檢測接電機定子及軸承溫度，變頻器的運行電壓、電流和頻率等參數，如有問題立刻實時報警。
