方案簡介
它通常從變電所或者箱式變電站獲取電能，分配給各個分支配電回路，一般采用框架式斷路器及大電流塑殼斷路器。配以多功能測量?jī)x表及浪涌保護器以測量及保護整個系統用電設備平穩，安全。
包含主要器件
進線電源設備主要包括：框架式斷路器(3WT系列與3WL系列)，塑殼斷路器（3VL系列）。浪涌保護器（5SD74系列），多功能測量?jī)x表（PAC4200/3200/3100）

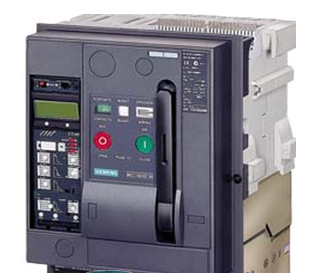

框架斷路器3WL（從630A大可到6300A）

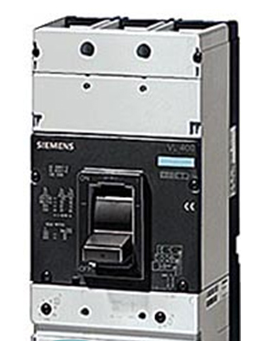

塑殼斷路器3VL（從16A大可到1600A）
多功能儀表
浪涌5SD74系列
典型圖
方案特點
空氣斷路器3WL電流范圍寬達6500A，55攝氏度高溫不降容，額定電流插件，模塊化設計，多種電子脫扣器，全面滿足各種保護要求。通過加裝選件還可以形成互鎖。3VL額定電流高達1600A，50攝氏度高溫不降容，模塊化，熱磁和電子式脫扣器全面滿足線路和馬達保護等。此兩款產品具備通訊能力還可以通過標準化的總線系統向中央控制中心傳輸重要信息，以便進行診斷及故障等集中管理。針對雷電流，操作過電壓等，西門子提供的5SD74電涌保護器，應用類別包括T1，T1+T2，T2，T3，全面滿足防電涌需求。
典型產品選型
斷路器：3VL/3WT/3WL
例如： 3WL11082EB364GA4ZT40R21K07（標配電操，分勵，輔助觸點，電子脫扣器ETU45B）
電涌保護器：5SD74
例如：5SD74681CC（5SD74 T2 40kA L-N/L-PE350V PMD）
多功能儀表：PAC4200/3200/3100
例如：7KM31330BA003AA0（多功能電力參數（U, I, P, PF, F, Q）， 220VAC電源）

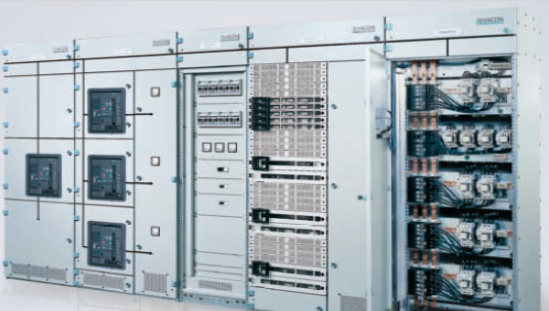

推薦柜型（西門子8PT）

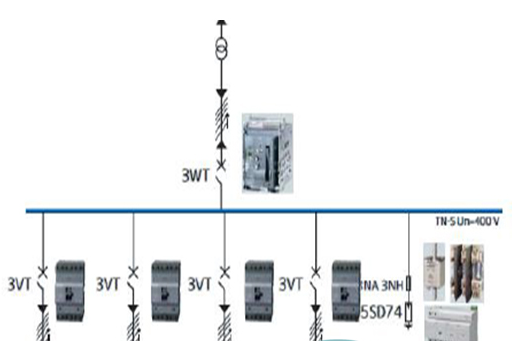

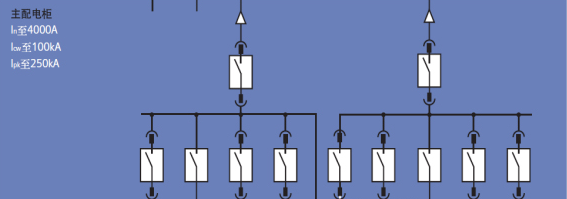

典型圖
產品特點
通過型式試驗的低壓開關柜(TTA)
水平母線統一布置在開關柜的上方
3級和4級水平母線系統其額定電流可至4000A其額定
額定峰值耐受電流可至250KA
器件隔室的深度尺寸大，適合于各種安裝
器件隔室可按模數結構分隔成不同單元
開關柜可單面安裝，也可以背靠背安裝
進線可采用上進線或下進線
出線電纜可在柜體前部連接或后部連接
