CPU模塊-高性能

高性能型QCPU是以中大規模系統為對象的，在大幅提高CPU模塊處理性能和程序寄存器容量的同時，還提高了與網絡模塊，編程用外圍設備之間數據通信的性能。支持的本地I/O最大可達4096點，程序容量最大有252K步。最快指令僅需34納秒。除了可以使用梯形圖、語句表、ST（結構化文本，類高級語言）、SFC、FB等5種編程語言進行編程外還支持結構化編程，最大程序數量為252個。內置標準RAM及ROM，還可插存儲卡。有12M的USB和115K的RS232兩個編程接口（除Q02CPU）。高性能QCPU可支持多達4個CPU，一個系統中可集成順控CPU、過程控制CPU、運動控制CPU（最大96軸）、PC CPU。

◆ 產品型號

■ Q02CPU 程序容量：28k步 I/O點數：4096
■ Q02HCPU 程序容量：28k步 I/O點數：4096
■ Q06HCPU 程序容量：60k步 I/O點數：4096
■ Q12HCPU 程序容量：124k步 I/O點數：4096
■ Q25HCPU 程序容量：252k步 I/O點數：4096

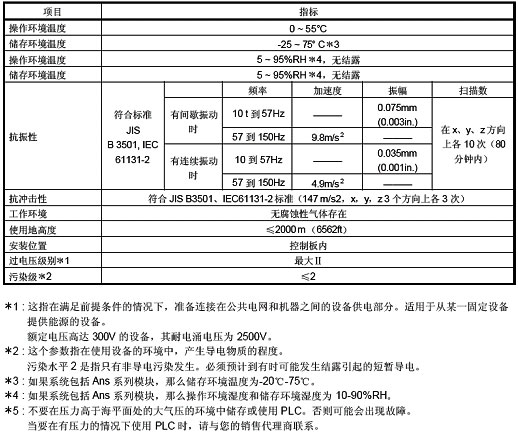

◆ 標準規格
CPU模塊-高性能

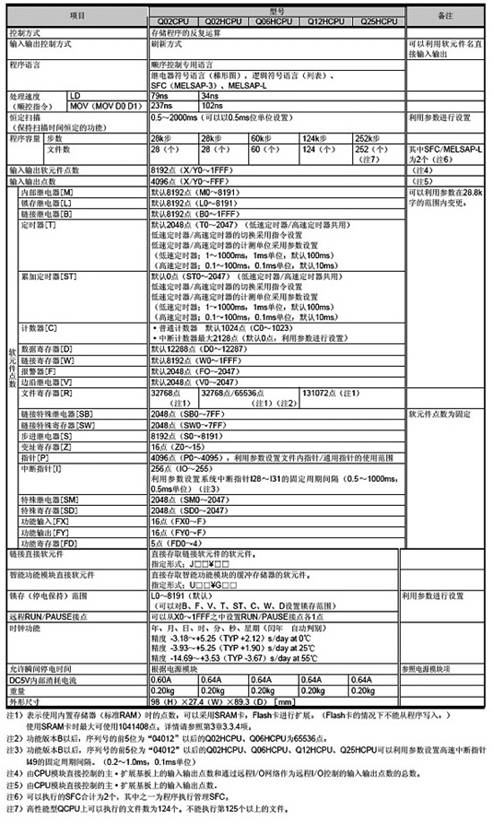

◆ 性能規格

CPU模塊-高性能

◆ 可選附件

■ 電池：Q6BAT Q7BAT Q7BAT-SET
■ SRAM存儲器卡：Q2MEM-1MBS Q2MEM-2MBS
■ SRAM卡用電池：Q2MEM-BAT
■ 線性快閃存儲器卡：Q2MEM-2MBF Q2MEM-4MBF
■ ATA卡：Q2MEM-8MBA Q2MEM-16MBA Q2MEM-32MBA
■ 帶標準PCMCIA接口的存儲卡用適配器：Q2MEM-ADP
■ RS232編程電纜：QC30R2
■ USB編程電纜：USB-AB30 AU763

下一個：冗余CPU

冗余CPU

產品簡介：冗余CPU在過程控制CPU的基礎上實現電源冗余、網絡冗余、CPU冗余。在以太網、MELSECNET/H、CPU、電源發生故障時都會進行自動切換，切換時間最快40MS?？梢灶A(yù)防因突然出現的故障而造成的損失。程序只需寫入主控CPU，備用CPU可通過熱備電纜時時備份。冗余系統可以使用普通的Q系列模塊以降低成本。

產品規格:

◆ 產品型號

■ Q12PRHCPU 程序容量：124K步 I/O點數：4096
■ Q25PRHCPU 程序容量：252k步 I/O點數：4096

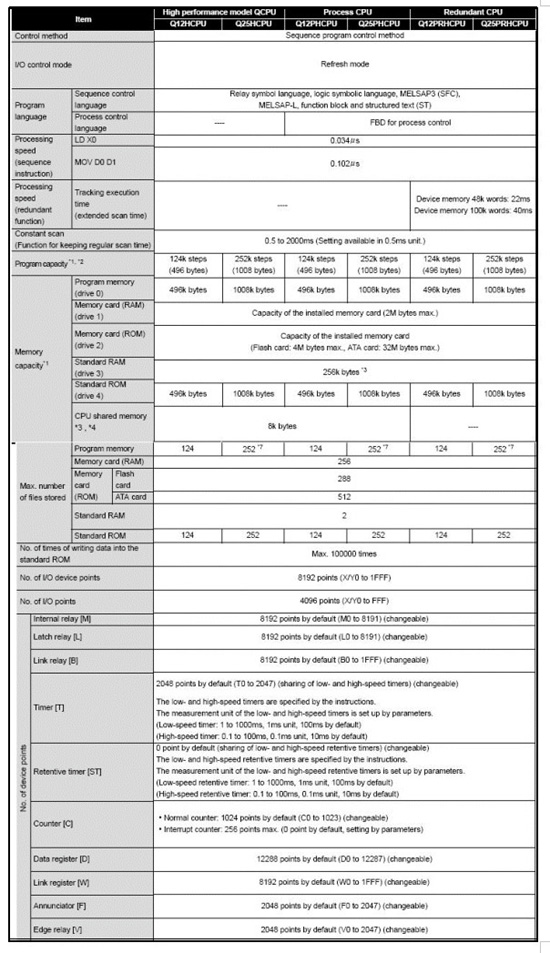

◆ 技術參數
冗余CPU
